För att bättre förstå hur TEC fungerar, låt oss först ta en titt på dess interna struktur. Kärnan i TEC är halvledartermoelementet (korn), som generellt är uppdelat i P-typ och N-typ.
När likström passerar genom ett termoelement leder halvledarkornen av P-typ och N-typ (P-typ (dopade med trevärda element som bor, som har hål) elektricitet genom hål och blir positivt laddade; Ett par av N-typ (dopade med femvärda element som fosfor) som leder elektricitet med negativt laddade elektroner och är laddade.
I den kalla änden kommer bärarna att hoppa från en lägre energinivå till en högre. Under energinivåövergångsprocessen absorberas värme, vilket ger en kylande effekt. Samtidigt, när bärarna vid den heta änden rekombinerar, frigörs energi, vilket resulterar i ett exotermt fenomen. Om likström leds i motsatt riktning kommer kyleffekten att omvandlas till uppvärmning.

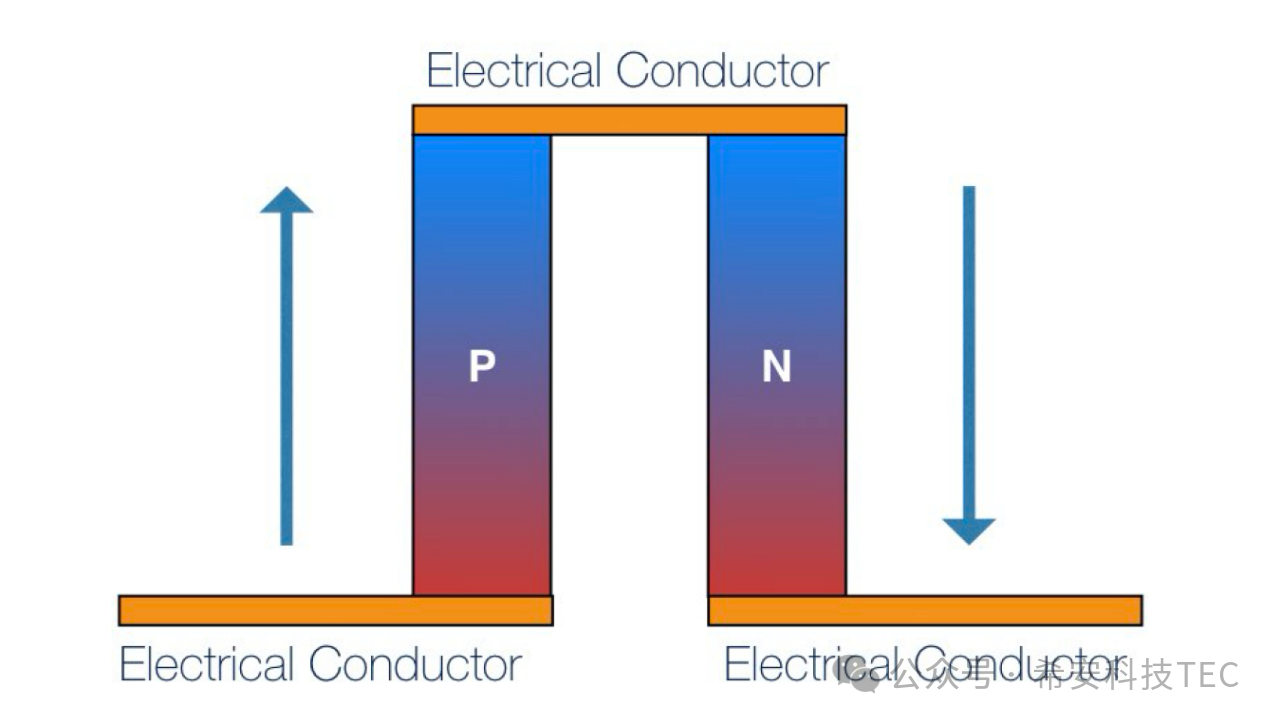

PN-övergången, genom det ledande lagret, bildar ett termoelement och är den centrala strukturella komponenten i TEC. Ett enda par termoelement kan också uppnå funktionerna kylning eller uppvärmning efter att ha slagits på.

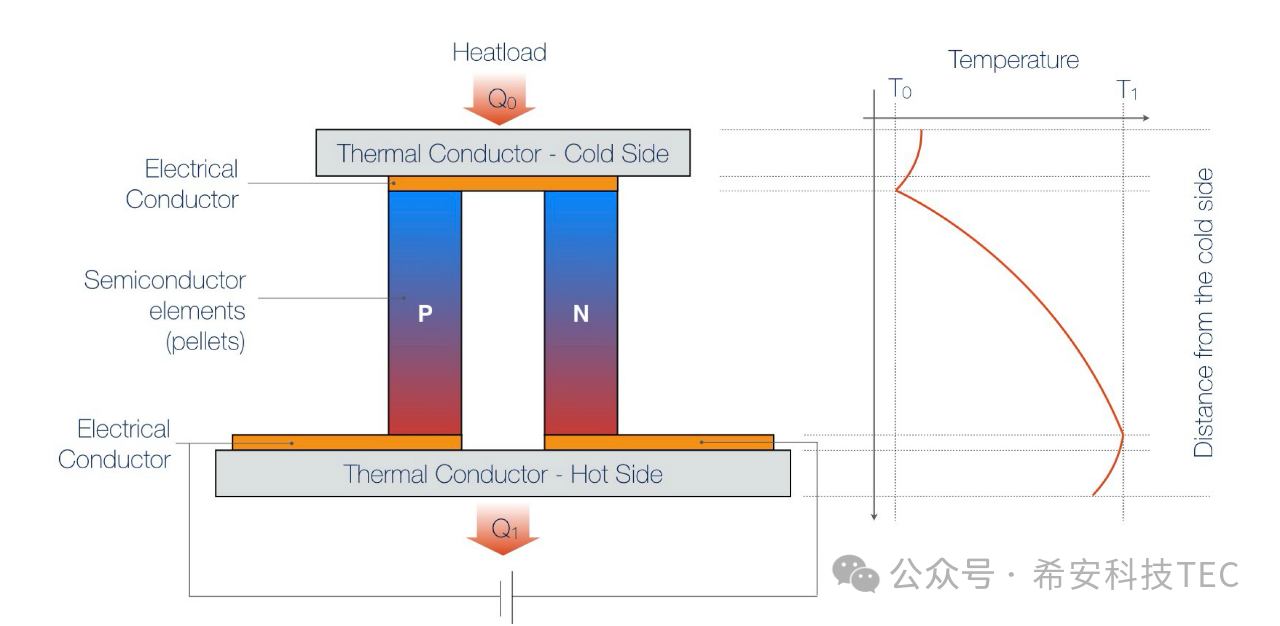

Termiska ledare läggs till i båda ändarna av termoelementet som visas i följande figur: en komplett TEC bildas. När TEC drivs kommer den övre ytan att absorbera värme, som kallas den kalla änden, och den absorberade värmen är Q0. Den nedre ytan avger värme och kallas den heta ytan, där värmen som frigörs är Q1 ； Q1= Q0+Qtec
Temperaturskillnaden mellan de övre och undre ytorna på grund av värmeabsorption och värmeavgivning är ΔT，ΔT=T1-T0

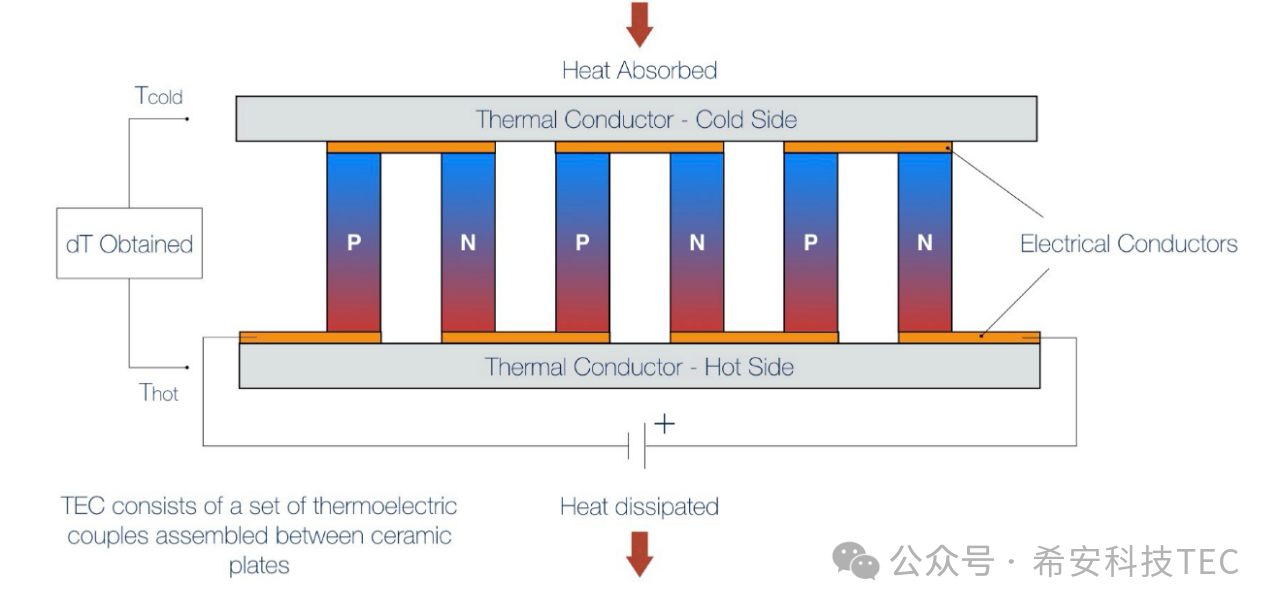

I dagligt bruk är TEC vanligtvis sammansatt av flera par av PN-övergångar. För att uppnå en större kylkapacitet eller temperaturskillnad.
Efter att ha läst artikeln är det dags att uppmärksamma tavlan igen:
F: Vilket är förhållandet mellan värmen Qc som absorberas i den kalla änden och värmen Qt som frigörs i den varma änden?
A: Qc=Qt-Qtec.
F: Varför absorberar och avger de kalla och varma ändarna värme respektive?
S: I den kalla änden kommer bärarna att hoppa från en lägre energinivå till en högre. Processen med energinivåövergång absorberar värme och uppnår därmed en kylande effekt. Samtidigt, när bärarna i den heta änden rekombinerar, frigör de energi, vilket resulterar i ett exotermt fenomen.
